| 品牌 | 科东牌 |
|---|---|
| 型号 | 25L |
一、 用途
适用于各类磨床、超精机、精研、电腐蚀加工等设备，起到冷却液净化作用。
二、特点
1 主要部件用于隔磁材料，低噪音减速电机，链条转动，运转平稳，功率损耗
小，密封性能高，可延长使用寿命。
2、使冷却液（切削液）保持清洁状态，减少砂轮修整次数，提高工件精度，
可替代人工挖沙的耗时及冷却液的消耗，有利于机床的精度和使用寿命。
3、本机型结构新颖，节能环保，便于安装。可按机床或客户要求来设计制造。
二、 工作原理

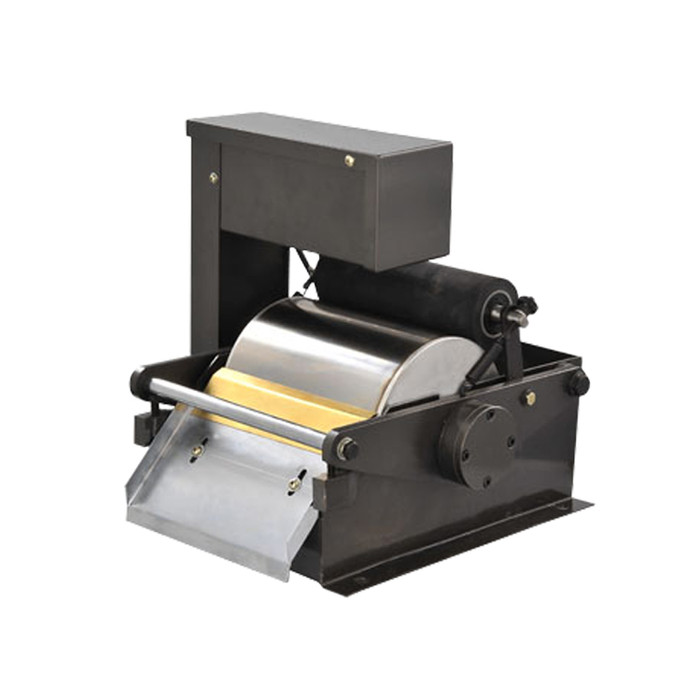

HMCF 系列、由箱体、磁桶、胶辊减速电机等部件组成。冷却液从入水口进入
箱体，分离通过磁桶将液体中的粉末性铁屑吸附，杂质被吸，经过胶辊的碾
压，挤干，再由刮板将杂质铁屑分离，清洁的液体从出水口流出，完成自动
分离的过程。
四、 安装及注意事项
1、 应按铭牌标准设定流量装配造型，进出水口若与机床不符，可加变径接
头变换。
2、 装机前方向运转正常的情况下方可放水，再适当调紧碟形螺母，使胶辊
与磁桶达到**的碾压状态。
3、 长时间不工作时，应清理箱体以防杂质堆积冻结，链条间隙过大时应及
时调整松紧，定期给链条上油。
4、 杂质不能急剧增加，否则会使电机抱死及时处理胶辊和磁桶表面的附着
物。
5、 检查维护前必须在断电、断水下进行。
五、 技术参数
| 型号 | 功率 | 进水口 | 出水口 | 流量 | A | B | C | A1 | A2 | A3 | A4 |
| KD-180Q | 15W | 47 | 50 | 25/min | 310 | 135 | 100 | 280 | 200 | 180 | 315 |
| KD-300Q | 25W | 58 | 40*105 | 50/min | 310 | 135 | 100 | 390 | 320 | 300 | 315 |
| KD-500Q | 40W | 100 | 40*105 | 100/min | 360 | 135 | 70 | 605 | 520 | 500 | 415 |
